Cắt CNC Là Gì? Phân Tích Công Nghệ Và Ứng Dụng Trong Ngành Quảng Cáo

Cắt CNC là quá trình tự động hóa việc định hình và bóc tách vật liệu thông qua máy móc được máy tính điều khiển. Dựa trên bản vẽ kỹ thuật số, cỗ máy cắt gọt chính xác phôi kim loại, nhựa, gỗ để tạo ra sản phẩm hoàn mỹ, loại bỏ hoàn toàn sai số thủ công.

Bài viết này, Banghieuquangcaonet sẽ giải phẫu cặn kẽ nguyên lý hoạt động của hệ thống điều khiển số, phân loại các dòng máy chuyên dụng và thiết lập hệ tiêu chuẩn kỹ thuật khắt khe. Những kiến thức chuyên môn này giúp các kỹ sư, nhà thiết kế đồ họa và chủ đầu tư thấu hiểu sâu sắc bản chất vật lý của công nghệ tự động hóa.

Tổng Quan Kỹ Thuật: Công Nghệ Cắt CNC Là Gì?

Khái niệm “cắt CNC” bắt nguồn từ cụm từ tiếng Anh “Computerized Numerical Control”, dịch nghĩa là hệ thống điều khiển số hóa bằng máy tính. Cỗ máy CNC tiếp nhận chuỗi dữ liệu nhị phân từ trạm điều khiển và chuyển đổi chúng thành các tọa độ không gian thực tế để hướng dẫn mũi dao cắt gọt phôi vật liệu. Thay vì phụ thuộc vào lực tay và thước đo thủ công của thợ cơ khí, vi mạch điện tử kiểm soát tốc độ, gia tốc và độ sâu của từng vết cắt. Cơ chế tự động hóa này loại trừ hoàn toàn sai số do con người gây ra, duy trì tính đồng nhất tuyệt đối cho hàng ngàn chi tiết thành phẩm.

Chu trình vận hành máy CNC tuân thủ nghiêm ngặt một luồng xử lý thông tin gồm ba giai đoạn khép kín:

• Giai đoạn 1 (Thiết kế CAD – Computer-Aided Design): Kỹ sư sử dụng phần mềm đồ họa (như AutoCAD, CorelDRAW) phác thảo mô hình vật thể dưới dạng bản vẽ vector 2D hoặc mô hình 3D.

• Giai đoạn 2 (Lập trình CAM – Computer-Aided Manufacturing): Trình biên dịch CAM phân tích bản vẽ kỹ thuật và dịch thuật các khối hình học thành ngôn ngữ lập trình cơ khí chuyên dụng (G-code). Mã lệnh G-code chứa đựng hàng vạn dòng lệnh định vị trục X, Y, Z và quy định tốc độ quay của động cơ.

• Giai đoạn 3 (Thực thi cơ học): Bo mạch chủ của máy CNC đọc hiểu lệnh G-code và kích hoạt hệ thống động cơ Servo. Trục chính di chuyển đầu cắt dọc theo quỹ đạo không gian chuẩn xác để gọt giũa phôi vật liệu thô thành sản phẩm hoàn chỉnh.

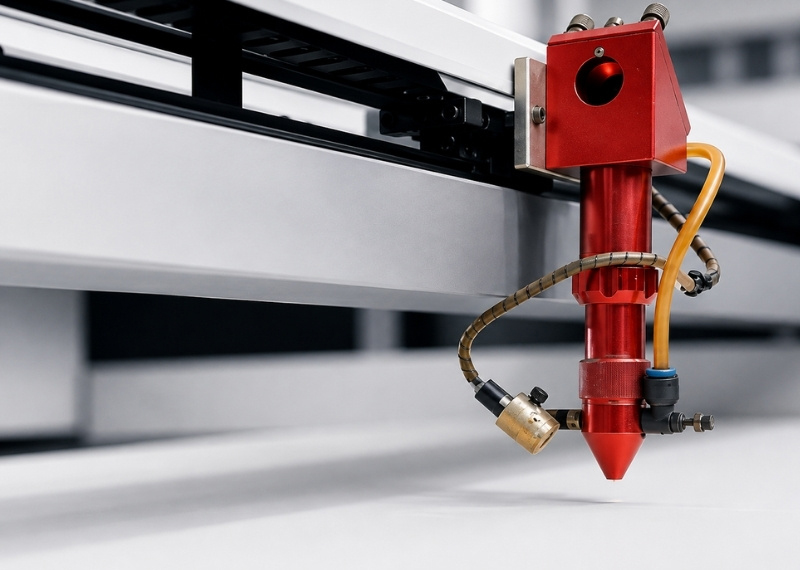

Công nghệ cắt CNC

Phân Loại Công Nghệ Gia Công CNC Chủ Lực Trong Ngành Quảng Cáo

Nội dung dưới đây phân biệt rõ ràng nguyên lý vật lý của ba hệ thống máy cắt phổ biến nhất, giúp giới chuyên môn lựa chọn chính xác phương pháp cho từng loại vật tư.

Cắt phay CNC

Hệ thống phay CNC Router sử dụng động cơ trục chính (Spindle) công suất lớn truyền động năng xoay cho các mũi hợp kim ở tốc độ từ 18.000 đến 24.000 vòng/phút. Lực ma sát vật lý và thiết kế rãnh xoắn của mũi dao trực tiếp cày xới và bóc tách các lớp bề mặt vật liệu. Giới chuyên môn thường chỉ định công nghệ này để xử lý các phôi dạng tấm có độ mềm và đàn hồi như nhựa Formex, tấm nhôm nhựa Alu, tấm ván ép HDF hoặc gỗ MDF.

Cắt CNC Laser Fiber

Cỗ máy Laser Fiber tạo ra chùm tia sáng đơn sắc thông qua các sợi cáp quang học pha tạp nguyên tố đất hiếm và hội tụ chúng qua thấu kính. Năng lượng quang học khổng lồ đốt nóng bề mặt kim loại đến điểm nóng chảy chỉ trong vài mili-giây. Ngay lập tức, luồng khí nén đồng trục (khí Nitơ hoặc Oxy) thổi bay phần xỉ lỏng, để lại khe cắt siêu nhỏ. Giải pháp cắt tia sáng này chuyên trị các kim loại nặng, có độ cứng cao như thép carbon, tôn mạ kẽm, inox 304 nguyên khối.

Cắt CNC Laser CO2

Ống phóng Laser CO2 kích thích dòng điện cường độ cao chạy qua hỗn hợp khí Carbon Dioxide để sản sinh ra chùm tia hồng ngoại. Chùm tia mang bước sóng 10.6 micromet tương tác cực tốt với cấu trúc phân tử của các vật liệu hữu cơ và phi kim loại. Các xưởng sản xuất ứng dụng tia Laser CO2 để cắt đứt các tấm Mica mỏng, khắc chìm họa tiết trên bề mặt da thật hoặc tạo rãnh xuyên sáng trên vật liệu nhựa tổng hợp.

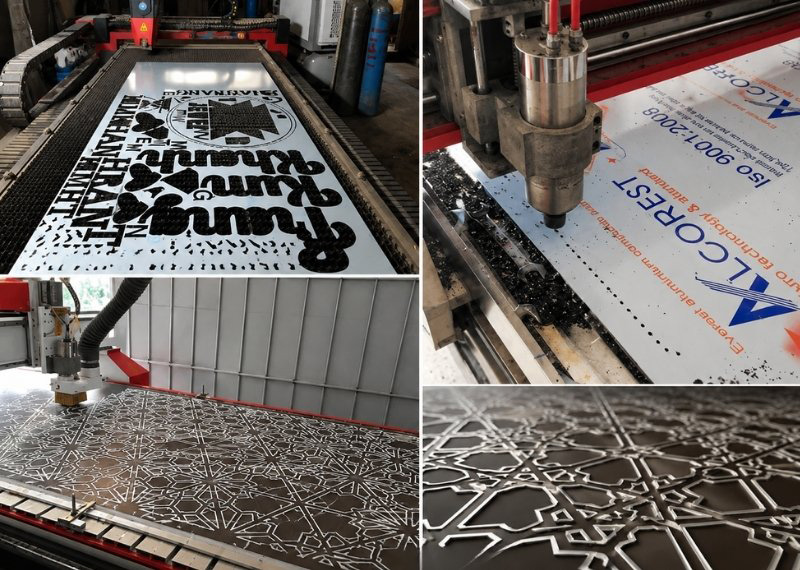

Phân loại công nghệ cắt CNC

Đánh Giá Ưu Và Nhược Điểm Của Công Nghệ Gia Công CNC

Việc nhìn nhận khách quan mặt lợi ích và giới hạn kỹ thuật giúp các kỹ sư hoạch định chính xác phương án sản xuất tối ưu nhất.

Ưu điểm vượt trội của máy cắt tự động

Độ chính xác vi mô tạo nên giá trị cốt lõi lớn nhất cho hệ thống điều khiển số. Máy móc hiện đại duy trì biên độ dung sai cực hẹp (chỉ dao động ở mức 0.001mm đến 0.05mm), đảm bảo mọi chi tiết lắp ráp ăn khớp hoàn hảo với nhau. Bên cạnh đó, các thuật toán “Nesting” tích hợp trong phần mềm vận hành giúp máy tính tự động sắp xếp file cắt trên tấm vật tư thô. Thuật toán toán học này tận dụng tối đa diện tích bề mặt, giảm tỷ lệ phế phẩm hao hụt xuống dưới 5%.

Ngoài ra, cụm đầu bò di chuyển tự do trên không gian 3 chiều hỗ trợ kỹ sư kiến tạo các đường cong uốn lượn liên tục, các góc nhọn phức tạp mà các công cụ cầm tay không thể thực hiện.

Rào cản kỹ thuật và hạn chế vận hành

Việc thiết lập một xưởng cơ khí hiện đại đòi hỏi nguồn vốn đầu tư ban đầu khổng lồ cho hệ thống máy chủ, hệ thống làm mát bằng nước và máy hút bụi công nghiệp. Cỗ máy tiêu thụ điện năng 3 pha rất lớn và yêu cầu một môi trường xưởng rộng rãi, cách âm tốt. Hơn nữa, việc vận hành hệ thống đòi hỏi kỹ sư phải nắm vững kiến thức vật lý vật liệu, am hiểu thuật toán lập trình CAM và có khả năng xử lý nhanh các sự cố mã lệnh đứt gãy.

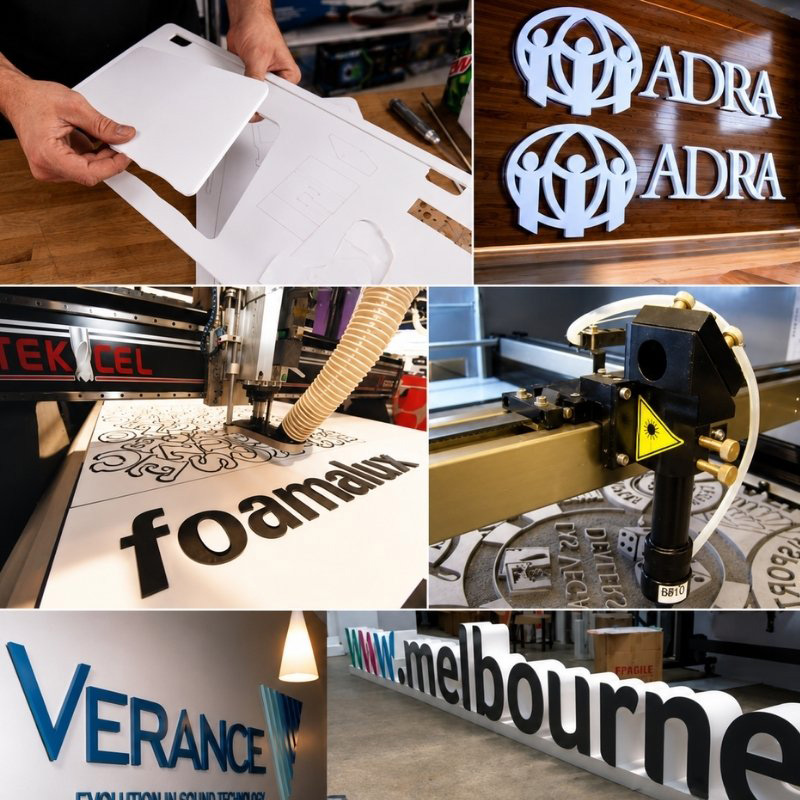

Ưu nhược điểm của máy cắt CNC

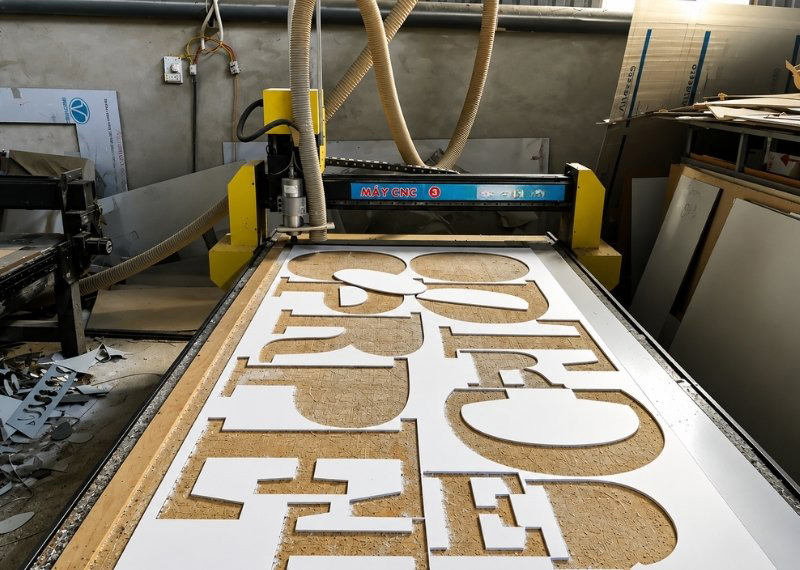

Ứng Dụng Phổ Biến của cắt CNC Trong Sản Xuất Bảng Hiệu

Phần phân tích này phác họa các hạng mục thành phẩm cao cấp tiêu biểu ra đời từ sự kết hợp giữa thiết kế đồ họa và độ chính xác cơ học.

Kiến tạo bộ chữ nổi 3D cao cấp

Các kỹ sư ứng dụng máy Laser Fiber để cắt chính xác biên dạng mặt chữ từ tấm Inox nguyên khối. Song song đó, máy CNC Router tiến hành phay lõm phần đế nền (thường dùng Mica Chochen Đài Loan) để tạo rãnh giấu đèn LED. Việc ghép nối chuẩn xác hai thành phần này tạo ra các bộ cắt cnc chữ nổi quảng cáo hắt sáng chân (thường gọi là chữ mica cháo), mang lại hiệu ứng thị giác sang trọng cho các không gian mặt tiền thương hiệu.

Chế tác mặt dựng quảng cáo đục lỗ ma trận

Trục dao CNC Router di chuyển tuần tự và khoan hàng ngàn lỗ nhỏ li ti xuyên qua bề mặt tấm nhôm Aluminium dựa theo tọa độ bản vẽ. Kỹ thuật viên kiểm soát độ sâu vết cắt vừa đủ để không làm rách lớp nhôm mặt sau. Thành phẩm biển alu đục lỗ tạo ra bộ khung hoàn hảo để những người thợ thủ công cắm các bóng đèn LED ruồi 5mm vào vị trí, hình thành nên các màn hình vẫy tỏa sáng rực rỡ vào ban đêm.

Xây dựng vách ngăn nghệ thuật và hàng rào dự án

Cỗ máy phay công nghiệp tiếp nhận bản vẽ hoa văn vector và tiến hành ép rãnh cắt đứt các tấm ván ép HDF kích thước lớn. Thao tác này hình thành nên các tấm vách ngăn cnc phòng khách chia cắt không gian kiến trúc nội thất cực kỳ tinh xảo. Đối với lĩnh vực bất động sản, hệ thống máy tự động bóc tách các tấm ván siêu trường để thi công hoarding hàng rào che chắn, biến khu vực công trường thành một bức tranh truyền thông dự án ấn tượng.

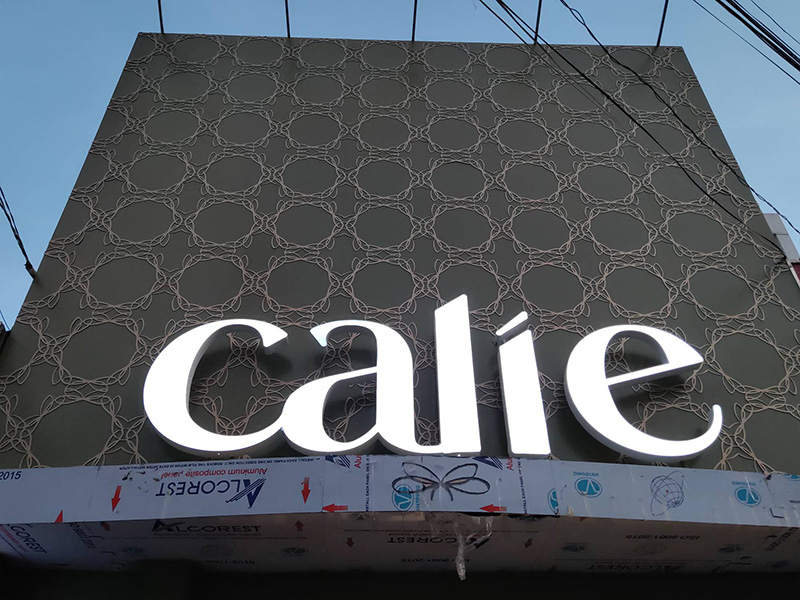

Tiêu Chuẩn Định Hình Chất Lượng Thành Phẩm Cắt CNC

Bảng phân tích thông số dưới đây thiết lập các tiêu chí đo lường chất lượng chuyên nghiệp, giúp nhà thiết kế kiểm chứng năng lực của hệ thống gia công.

Mỗi công nghệ vật lý tác động lên bề mặt vật tư theo một cơ chế hoàn toàn khác biệt. Giới kỹ thuật viên cơ khí thiết lập một bảng tham chiếu tiêu chuẩn nhằm đánh giá độ hoàn thiện của đường cắt, mức độ sai lệch tọa độ và khả năng tương thích vật liệu trước khi vận hành máy móc.

Thông qua bảng tham chiếu kỹ thuật này, người thiết kế dễ dàng nhận biết cách phân biệt máy cắt cnc laser và router để phân bổ vật tư phù hợp. Việc tuân thủ nghiêm ngặt các tiêu chuẩn vật lý này giúp thành phẩm quảng cáo duy trì độ sắc nét, kết cấu vững chắc và gia tăng tuổi thọ ngoài trời.

FAQ – Giải Đáp Học Thuật Về Công Nghệ Gia Công CNC

File thiết kế cắt CNC chuẩn yêu cầu những định dạng và điều kiện gì?

Hệ thống phần mềm CAM yêu cầu bản vẽ phải ở định dạng vector thuần túy như .DXF, .CDR hoặc .AI. Kỹ sư thiết kế bắt buộc phải chuyển đổi toàn bộ phông chữ văn bản thành các đường viền cong và xóa sạch các đoạn thẳng ẩn nằm chồng lên nhau. Việc tối ưu hóa đường nét giúp mũi dao cắt chạy liên tục một mạch, tránh hiện tượng máy cày đi cày lại nhiều lần gây cháy đen phôi gốc.

Yếu tố nào quyết định độ láng mịn của mép cắt trên máy CNC Router?

Độ bóng mịn của rãnh phay phụ thuộc vào ba biến số vật lý: tốc độ quay của trục chính (vòng/phút), tốc độ tịnh tiến của mâm cặp (mm/giây) và độ sắc bén của hợp kim dao cắt. Nếu kỹ thuật viên cho mâm cặp chạy quá nhanh trong khi trục dao quay chậm, lực ép cơ học sẽ làm mẻ cạnh vật liệu tấm nhựa hoặc làm tưa các sợi gỗ trên ván MDF.

Hiện tượng sai số bù trừ dao trong cắt CNC là gì?

Sai số bù trừ dao là một thuật toán phần mềm hỗ trợ máy tính tính toán bán kính vật lý của mũi phay (ví dụ mũi dao to 4mm). Nếu người lập trình không kích hoạt lệnh bù trừ g-code sang trái hoặc sang phải, tâm của mũi phay sẽ chạy chính giữa đường viền thiết kế đồ họa. Kết quả là chi tiết thành phẩm bị hụt mất kích thước đúng bằng một nửa đường kính của mũi dao.

Tia Laser CO2 có thể cắt thủng bề mặt kim loại dày được không?

Về mặt vật lý lý thuyết, tia CO2 mang bước sóng rất dài nên phần lớn năng lượng nhiệt bị bề mặt kim loại nguyên chất phản xạ ngược trở lại. Do đó, hệ thống CO2 tiêu chuẩn tại các cơ sở làm quảng cáo hầu như không thể cắt thủng Inox hoặc thép cứng. Các kỹ sư cơ khí chỉ sử dụng công nghệ gia công cắt cnc tphcm bằng Laser Fiber để xuyên thủng cấu trúc mạng tinh thể của vật liệu kim loại nặng.

Công nghệ cắt CNC biểu trưng cho cuộc cách mạng số hóa trong ngành công nghiệp chế tạo, nơi toán học không gian và cơ học vật lý hòa quyện vào nhau. Việc hiểu rõ ưu nhược điểm của máy cắt cnc, phân tích rành mạch các dòng máy gia công và nắm bắt tiêu chuẩn cấu hình vật liệu giúp giới chuyên gia làm chủ hoàn toàn quy trình thiết kế.

Cỗ máy tự động hóa không chỉ loại bỏ ranh giới của sự khéo léo thủ công mà còn thiết lập một hệ tiêu chuẩn chất lượng mới về độ bền bỉ và tính thẩm mỹ không khoan nhượng cho các công trình bảng hiệu và nội thất trong tương lai.
